1. 无焊接试样
2. 焊缝未清理试样
3. 使用 BYMAT机器清理的焊缝试样
中性电解液
电解液C
电解液A
腐蚀试验在 DIMA 电化学实验室进行，在电解液平面单元 K0235Z 中进行，使用恒流普林斯
顿设备**；试样（暴露面积 2.6
Cm2）作为工作电极，另外一极为铂金网，并使用 Ag/AgCl/KC 作为参考电极。
所有测试在 3.5% NaCl 溶液中进行。
测试依据以下步骤展开：

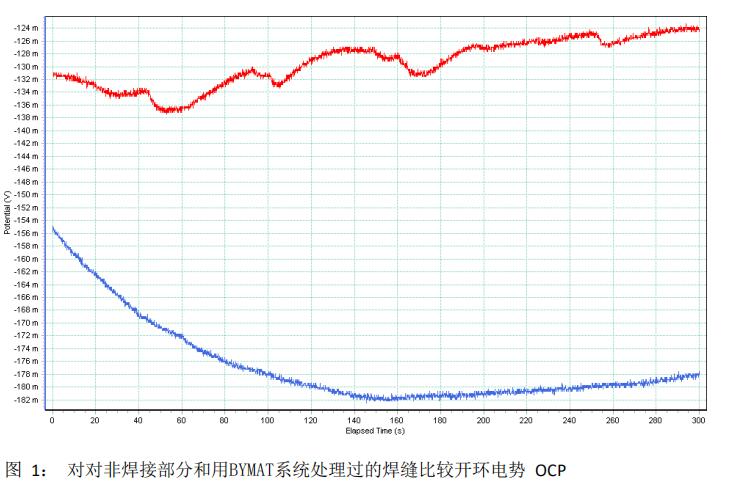

1. 辨识静态电势（Es）OCP(开环电势)
2. 阳极极化 从 OCP 到 Es +1.3V
3. 反向扫描 从 Es+1.3V 到试样的原始电势 Es
所有的极化都是运用 0.5mV/s 的扫描速率进行的（扫描速度按照法规推荐）
为评估耐腐蚀性，有以下参考值：
1） Es（OCP）更高的数值代表好的钝化状态
2） ∆E(Ep-Es) 高数值代表更大的钝化范围
3） 平均电流 高电流代表腐蚀过程激活。
